Alegerea camerei de supraveghere potrivite este poate cea mai dificila parte a implementarii unui sistem de monitorizare. Luati in considerare cele 4 aspecte prezentate mai jos si veti fi multumit de imaginile camerelor dumneavoastra de supraveghere.

1. Ce lentila trebuie sa folosesc?

Alegerea lentilei este foarte importanta pentru obtinerea rezultatelor dorite. Degeaba ati cumparat camere scumpe daca lentila este aleasa prost. Veti gasi in caracteristicile camerei ceva numit "distanta focala a lentilei", masurata in milimetri. Exemple: 2.8mm, 3.6mm, 6mm, 12mm, etc. Aceasta valoare determina unghiul de deschidere al camerei (atat orizontal cat si vertical). Cu cat distanta focala este mai mica, cu atat mai mare unghiul camerei. Cu cat distanta focala este mai mare, cu atat mai mic unghiul camerei.

Imaginea de mai jos explica cel mai usor ce fel de imagine veti obtine cu o camera montata intr-un punct fix, dar cu lentile de diferite dimensiuni. Veti observa cum pe masura ce marim lentila, unghiul de acoperire al camerei scade, iar zoom-ul creste. In primul cadru, cel cu lentila 2.8mm, avem unghiul cel mai larg (aproape 90 grade), dar nu putem distinge prea multe detalii la distanta. In situatia extrema a unei lentile de 60mm avem un unghi foarte ingust cu zoom mare. Nu acoperim decat o suprafata foarte ingusta, dar putem recunoaste detalii marunte la distanta.

Ca un ajutor suplimentar, tabelul de mai jos va fi de folos in alegerea lentilei potrivite nevoilor dumneavoastra. In tabel gasiti lentilele posibile si unghiurile pe care le veti obtine cu acele lentile, pentru o camera de supraveghere cu senzor de imagine de 1/3" (senzorul cu dimensiunea cea mai intalnita pe piata). Am marcat cu rosu cele mai uzuale si utile lentile. Lentilele de 2.8mm si 3.6mm, datorita unghiurilor mari, sunt cele mai utile in majoritatea sistemelor (locuinte, afaceri, magazine, ateliere, etc).

Alegerea unghiului potrivit depinde de la locatie la locatie, dar ca o regula generala, daca aveti camera montata aproape de zona pe care doriti sa o monitorizati va trebui sa folositi o distanta focala mica (deschidere mare), iar daca montati camera la o distanta mai mare de zona de interes veti folosi o distanta focala mare (deschidere mica si zoom mare). Imaginati-va ca o camera cu distanta focala mare este ca un binoclu. Cu cat este mai mare distanta focala cu atat mai mare efectul de zoom. In tabelul din stanga veti gasi unghiurile de deschidere ale lentilelor in functie de marimea senzorului si de distanta focala.

2. Infrarosu pe timp de noapte

Am auzit des urmatoarea solicitare: “Vreau camere cu infrarosu ca sa vada bine camerele noaptea”. Haideti sa explicam cum functioneaza tehnologia infrarosu si cum trebuie procedat pentru imagini de calitate pe timp de noapte.

Imaginile de calitate pe timp de noapte nu depind doar de iluminatorul infrarosu ci si de calitatea senzorului de imagine. Mai exact avem nevoie de o “colaborare” buna intre iluminatorului IR atasat camerei si senzorului de imagine al camerei. Senzorul de imagine este cel care trebuie sa stie sa lucreze cu radiatia IR pentru a forma imagini curate, cu obiecte si detalii bine definite in alb-negru.

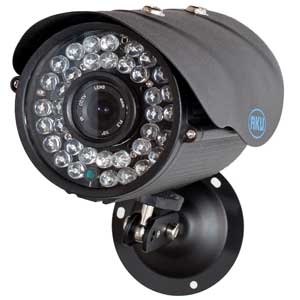

O camera cu infrarosu are nevoie de un senzor optimizat pentru lumina IR din atmosfera. La fel cum pe timp de zi camera foloseste lumina de la soare pentru a forma imagini, pe timp de noapte o camera cu IR foloseste lumina infrarosu din atmosfera. Pentru ca de cele mai multe ori radiatia IR din atmosfera nu este suficienta, camerele au incorporat un iluminator infrarosu conceput sa “inunde” zona de interes cu lumina infrarosu.

Acei senzori de imagine capabili sa lucreze eficient cu radiatia infrarosu, sau cu un nivel de lumina foarte scazut, se numesc senzori de imagine cu functie “zi/noapte” (in engleza: day & night). Cand lumina naturala coboara sub un anumit prag, iluminatorul IR se activeaza si senzorul de imaginea incepe sa foloseasca radiatia infrarosu pentru a forma imagine video. Calitatea imaginilor (contrastul, rezolutia, etc) pe care le ofera camera depind de cantitatea de radiatie IR disponibila si de calitatea senzorului de imagine.

Imaginile obtinute pe timp de noapte prin tehnologia IR sunt imagini alb negru. Pe timp de zi camerele produc imagini color, iar cand cantitatea de lumina scade sub un prag stabilit, camera trece automat in mod IR cu imagini alb/negru. Mai jos aveti imagini pe zi si noapte de la o camera cu IR si senzor imagine Day&Night.

Odata ce ati ales o camera cu un senzor de imagine de calitate pe timp de noapte (despre alegerea senzorului de imagine discutam pe larg mai jos) mai ramane sa “inundati” zona de interes cu suficienta radiatie IR. Acest lucru se realizeaza folosind iluminatoare IR integrate in camera sau proiectoare cu IR atasate camerelor.

In specificatiile camerelor dotate cu iluminator IR veti gasi prezentata distanta pe care camera poate obtine imagini folosind iluminatorul IR integrat. Ca instalatori de sisteme de securitate va recomandam sa luati acea distanta cu putina reticenta. Ca regula generala eficienta maxima o veti obtine la jumatatea distantei prezentate in fisa tehnica. Asta inseamna ca o camera care “se lauda” cu iluminare IR pe 40 de metri va avea imagini clare in bezna totala pe o distanta de 20 metri.

3. Senzorul de Imagine

Senzorul de imagine este acea componenta a unei camere de supraveghere cu sarcina de a recepta informatia purtata de lumina din mediul inconjurator si de a transforma acea informatie in impulsuri electrice pentru a se putea forma o imagine digitala. Senzorul de imagine este deci fereastra prin care camera de supraveghere priveste mediul inconjurator. Si asa cum printr-o fereastra mare putem vedea mai multe lucruri decat printr-o fereastra mica, asa si un senzor de imagine mare va putea receptiona mai multa informatie decat un senzor de imagine mic. Alegeti deci camere cu un senzor de imagine cat mai mare. Dimensiuni comune pentru senzorii de imagine incep crescator: 1/4”, 1/3”, 1/2.8”, 1/2.5”. Senzorul cu marime de 1/4” este senzorul cu marimea cea mai mica, iar senzorul de 1/2.5” este un senzor de dimensiune mare. Pentru camere analogice veti gasi cel mai des dimensiunile 1/4" si 1/3". Intre aceste 2 marimi alegeti senzorul 1/3". Un senzor mai mare inseamna mai multa informatie captata, inseamna o rezolutie mai mare. Pentru camerele IP veti gasi senzori de 1/2.5", chiar si 1/2", cu cadre foarte mari, pana la de 4 ori mai mari decat la o camera analog.

4. Rezolutia potrivita

Concluzie
